Einen Fachboden montieren - Schritt für Schritt

Beim Einrichten eines 19 Zoll Serverschrankes oder Wandschrankes kann es vorkommen, dass nicht alle Komponenten für die 19-Zoll-Montage geeignet sind. In diesem Fall ist die Verwendung eines Fachbodens die Lösung! Aber wie setzt man einen Fachboden richtig in einem Serverschrank ein? Mit dieser schrittweisen Anleitung ist es ein Kinderspiel.

Sie möchten Ihren 19 Zoll Serverschrank oder Wandschrank so übersichtlich wie möglich einrichten, aber nicht alle Komponenten, die Sie im Netzwerkschrank unterbringen möchten, sind für die 19 Zoll Montage geeignet oder sie sind kleiner als 19 Zoll und können daher nicht in den Profilschienen befestigt werden. Hier bieten Fachböden eine gute Lösung. Aber wie montiert man einen Fachboden im Server- oder Wandschrank?



Wir bieten verschiedene Arten von Fachböden an; zum einen bieten wir feste und ausziehbare Fachböden an, die nur für unsere eigenen Serverschränke und Wandschränke geeignet sind, da das Tiefenmaß festliegt, und zum anderen bieten wir universelle Fachböden an, die für alle Marken Wand- und Serverschränke geeignet sind. Selbstverständlich liefern wir alle Fachböden inklusive Käfigmuttern und Schrauben, mit denen der Fachoden im Netzwerkschrank befestigt wird.



Zum Fachboden montieren empfehlen wir in jedem Fall die Verwendung von geeignetem Werkzeug. Hierzu benötigen Sie ein Käfigmutter Werkzeug oder einen Kreuzschraubenzieher.

In der folgenden Schritt-für-Schritt-Anleitung erklären wir Ihnen wie Sie einen fachboden montieren, je nach Fachbodentyp für Ihren Netzwerk- oder Wandschrank!

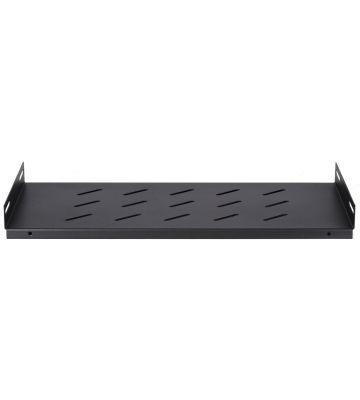

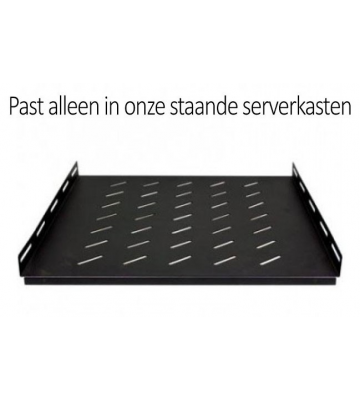

Typ 1 DS-FH: Festen Fachboden montieren

Ausschließlich für Server- und Wandschränke aus unserem eigenen Sortiment geeignet

Die DS-FH Fachböden werden zwischen den vier 19-Zoll-Profilen eingesetzt, im Gegensatz zu den universellen Fachböden, die nur an den vorderen beiden 19-Zoll-Profilen montiert werden.

Schritt 1

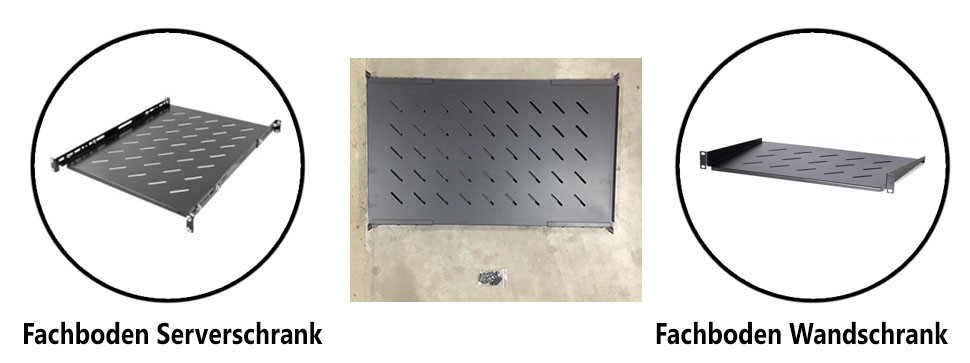

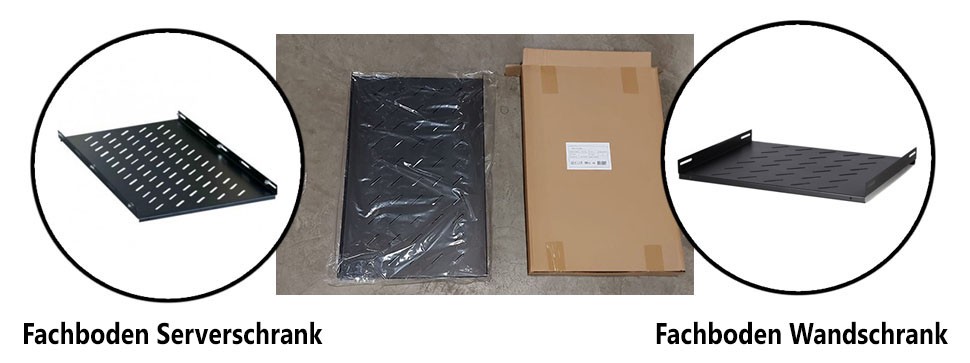

Nehmen Sie den Fachboden und die Befestigugssets aus der Verpackung.

Schritt 2

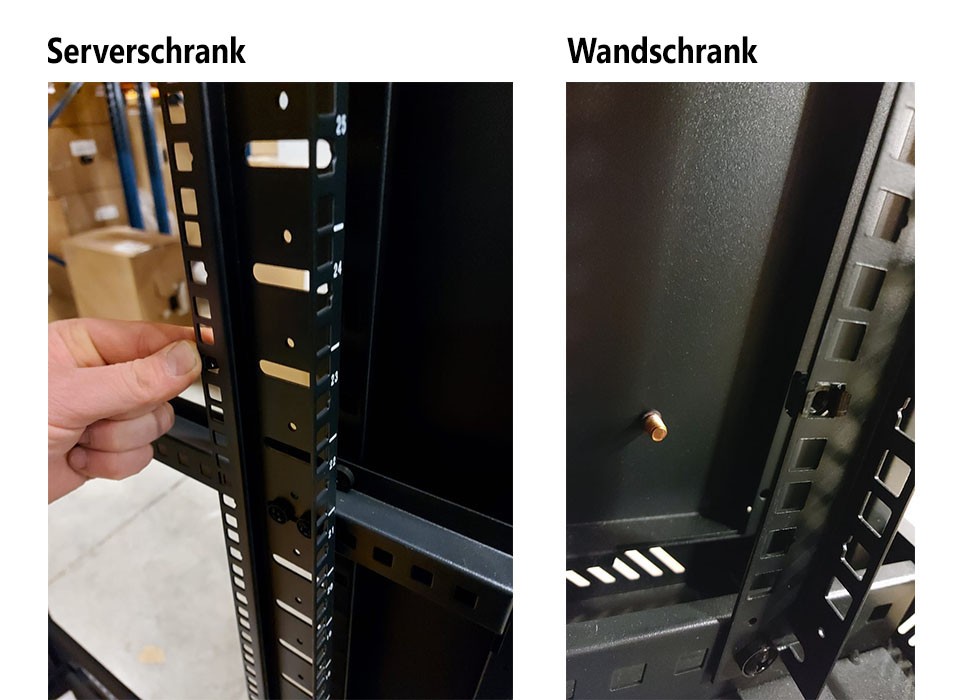

Die 19 Zoll Profile des Serverschrankes oder Wandschrankes haben Perforationen, in denen die Käfigmuttern befestigt werden können. Bestimmen Sie die gewünschte Höhe, an der Sie den Fachboden befestigen wollen. Führen Sie nun die Käfigmuttern von außen in alle vier Profile des Serverschrankes ein. Am einfachsten ist dies mit einem Käfigmutter Werkzeug.

Schritt 3

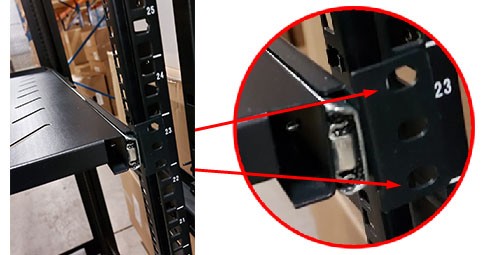

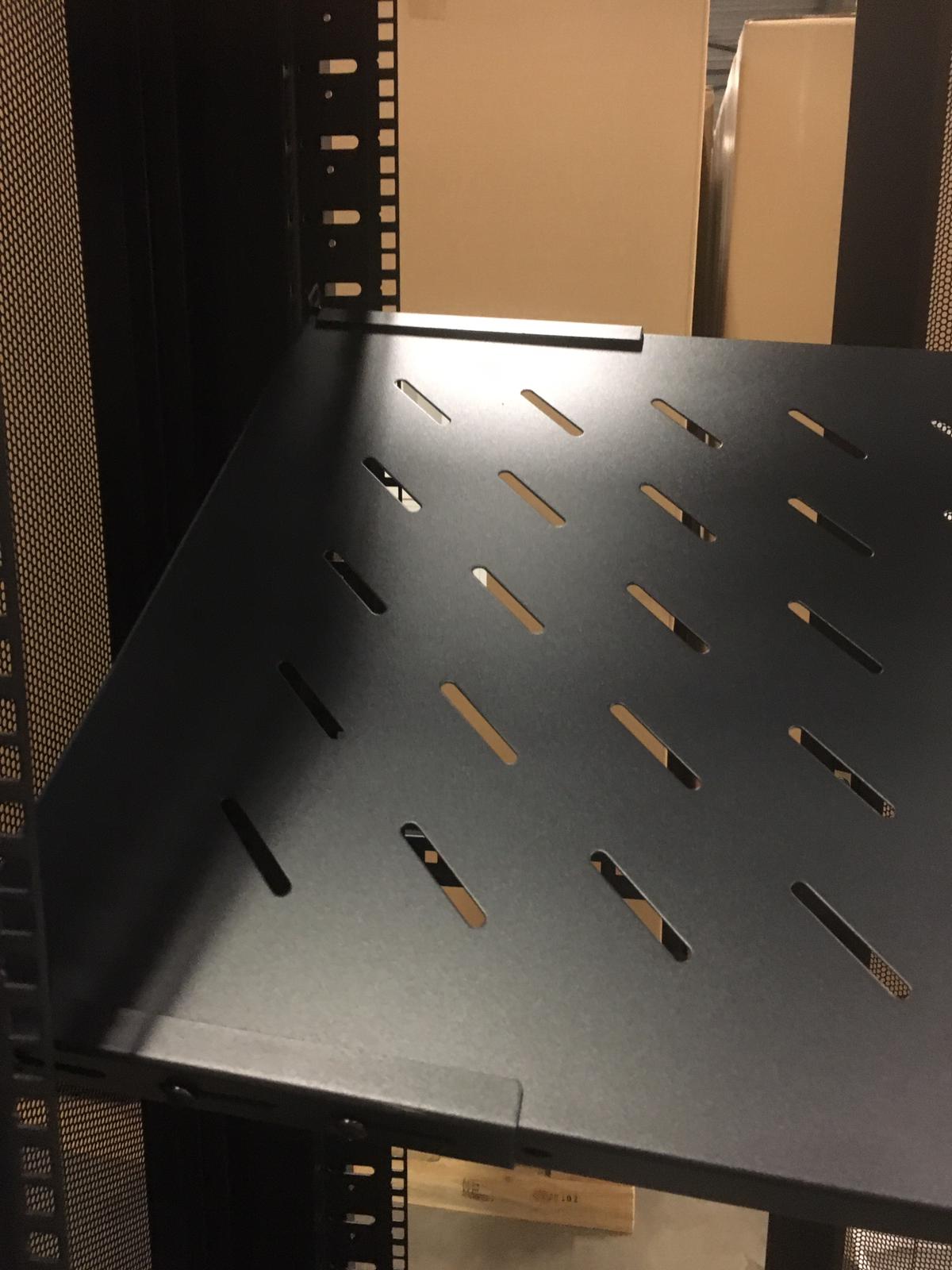

Schieben Sie dann den Fachboden zwischen die 19 Zoll Profile, so dass sich die Perforation genau vor der Käfigmutter befindet. Dies erfordert etwas Kraft, da der Regalboden zwischen den Profilen eingeklemmt werden muss. Am besten kippen Sie den Regalboden hierzu horizontal und klemmen ihn von vorne zwischen die Profile. Schieben Sie dann den Fachboden auf die gewünschte Höhe, bis er sich in der gewünschten, vollständig horizontalen Position befindet.

Schritt 4

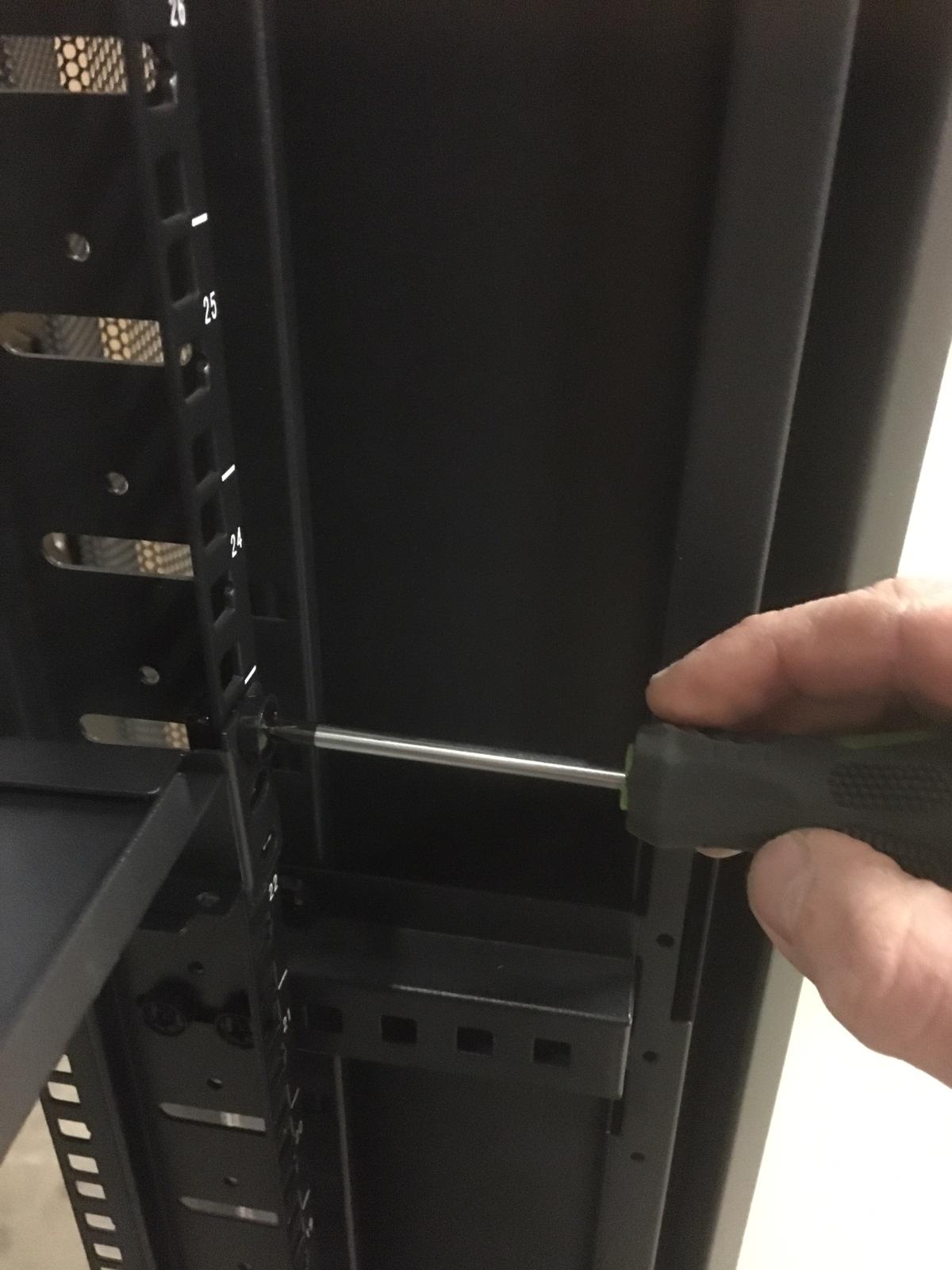

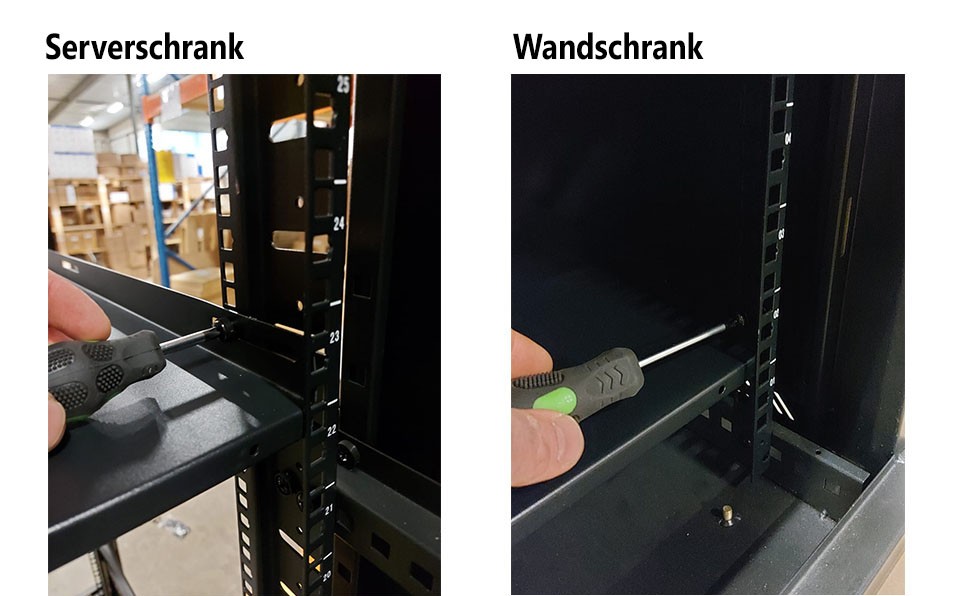

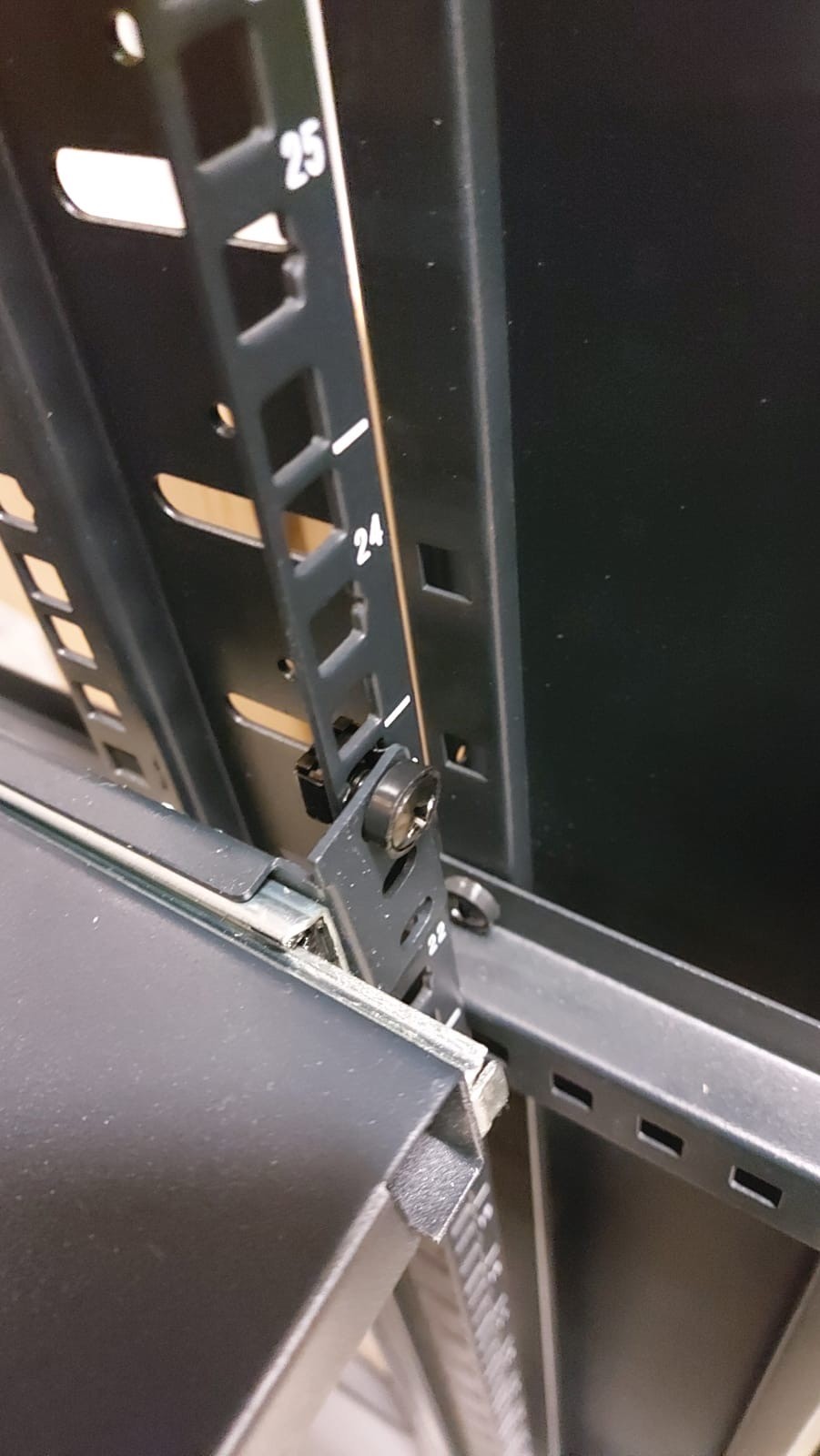

Schrauben Sie den Fachboden mit den mitgelieferten Käfigmuttern fest. Dies können Sie mit einem Schraubenzieher oder mit einem speziellen Käfigmutter Werkzeug. Nun ist der Fachboden einsatzbereit.

Type 2 DS-UH: Ausziehbaren Fachboden montieren

Ausschließlich für Server- und Wandschränke aus unserem eigenen Sortiment geeignet

Ausziehbare Fachböden werden an der Vorder- und Rückseite der 19 Zoll Profile befestigt.

Schritt 1

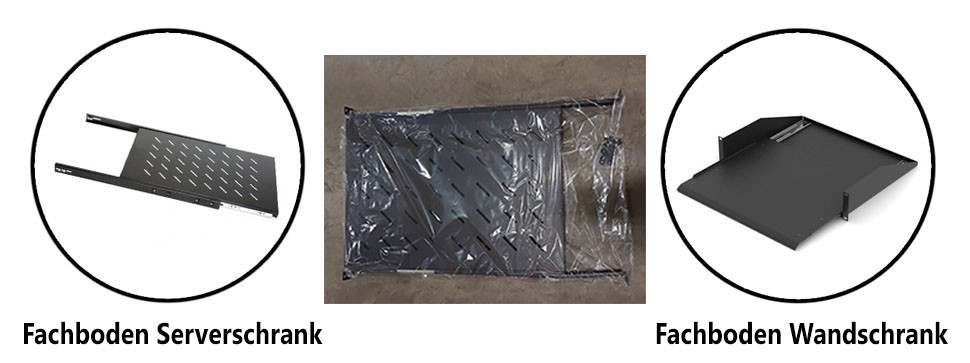

Nehmen Sie den Fachboden und die Befestigugssets aus der Verpackung.

Schritt 2

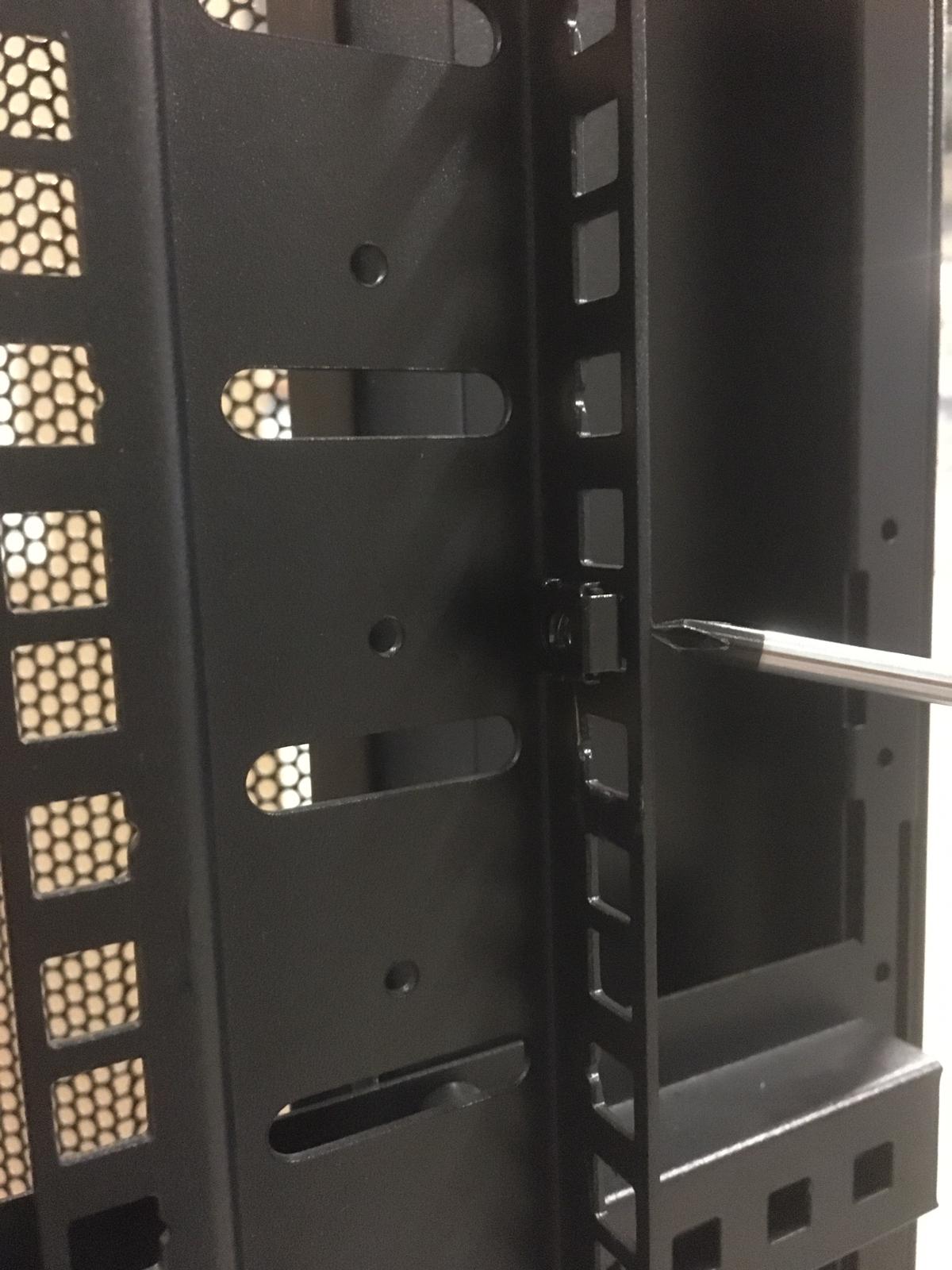

Führen Sie die Käfigmuttern von außen in alle vier Profile des Serverschrankes ein. Am einfachsten ist dies mit einem Käfigmutter Werkzeug.

Schritt 3

Positionieren Sie den Fachboden zwischen den 19 Zoll Profilen, so dass die Aussparung der Montageösen genau vor den Käfigmuttern sitzt. Schrauben Sie die Käfigmuttern an der Vorderseite des Profils mit einem Schraubenzieher oder einem Käfigmutter Werkzeug fest.

Schritt 4

Schieben Sie die Teleskopschienen bis zu den hinteren 19 Zoll Profilen heraus, bis die Aussparung der Befestigungsösen vor den eingesetzten Käfigmuttern sitzt. Schrauben Sie die Käfigmuttern auf. Tun Sie dies an allen vier Profilen, um eine maximale Stabilität zu erreichen. Der ausziehbare Fachboden ist nun einsatzbereit.

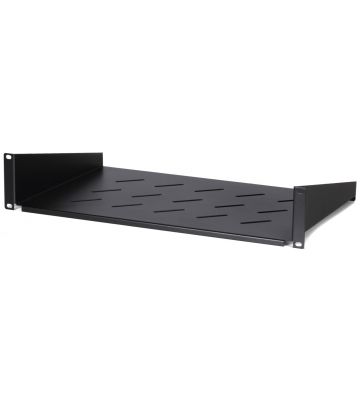

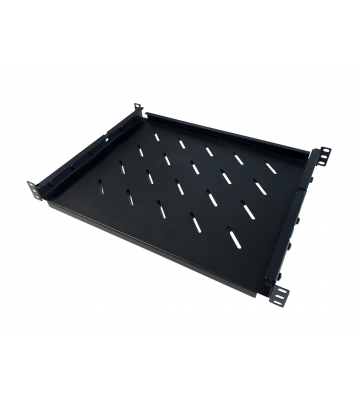

Typ 3 DS-FO: Universellen Fachboden montieren

Für alle 19 Zoll Server- und Wadschränke geeignet

Universelle Fachböden werden, wie auch unsere ausziehbaren Fachböden an der Vorder- und Rückseite der 19 Zoll Profile befestigt.

Schritt 1

Nehmen Sie den Fachboden und die Befestigugssets aus der Verpackung.



Schritt 2

Setzen Sie die Käfigmuttern auf der gewünschten Höhe in alle vier 19 Zoll Profilschienen. Verwenden Sie hierzu das passende Werkzeug, einen Schraubenzieher oder ein spezielles Käfigmutter Werkzeug.

Schritt 3

Positionieren Sie den Fachboden zwischen den 19 Zoll Profilen, so dass die Aussparung der Montageösen genau vor den Käfigmuttern sitzt. Schrauben Sie die Käfigmuttern an der Vorderseite des Profils fest.

Schritt 4

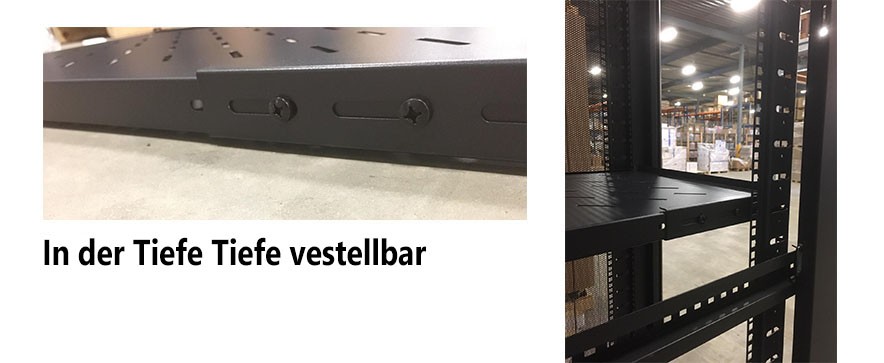

Die hinteren Befestigungspunkte des universellen Fachbodens sind in der Tiefe verstellbar. Ziehen Sie diese so weit heraus, dass die Befestigungsösen vor den Käfigmuttern in den Profilschienen sitzen und schrauben Sie die Käfigmuttern an der Vorderseite fest.
