Wir werden regelmäßig gefragt, ob es notwendig ist, ein geschirmtes Kabel zu verwenden und wie dieses geschirmte (FTP) Kabel an einen geschirmten Konnektor oder an eine geschirmte Datenanschlußdose an der Wand angeschlossen wird. In diesem Blog geben wir Antwort auf diese Fragen.
Um die erste Frage direkt zu beantworten: ein geschirmtes Kabel ist notwendig wenn das Kabel nebem einem Koax- oder Stromkabel verlegt wird, damit Interferenz verhindert wird. Im Prinzip können Sie auch ein (S)FTP Kabel an eine ungeschirmte Datenanschlußdose anschließen, jedoch werden dann die geschirmten Eigenschaften des Kabels nichtig gemacht. Das selbe gilt, wenn Sie einen ungeschirmten Stecker an ein geschirmtes Kabel anschließen.
FTP Kabel in Kombination mit geschirmten Konnektoren
Ein FTP Kabel ist ein geschirmtes Kabel, bei dem die Adernpaare mit einer Folienschirmung versehen sind. Ein S/FTP Kabel ist zusätzlich noch mit einer geflochtenen Schirmung versehen. Die Schirmung sorgt dafür, daß Interferenzen verhindert werden. Interferenzen sorgen für eine schlechtere Qualität der Signalübertragung. Dies beeinträchtigt die Schnellheit nachteilig oder führt sogar dazu, daß die Übertragung unterbrochen wird. Diese Störungen können zum Beispiel durch elektromagnetische Felder verursacht werden. Wenn ein Strom- oder Koaxkabel in der direkten Umgebung Ihres Netzwerkkabels liegt, kann dies eine unerwünschte Interferenz verursachen.
FTP Netzwerkkabel haben standard geschirmte Konnektoren, um das Kabel gegen äußere Einflüsse zu schützen. Diese geschirmten Konnektoren können Sie an der Metallhülle erkennen, im Gegensatz zu den transparenten Kunststoffhüllen der normalen ungeschirmten UTP Konnektoren. Das Metall der Konnektoren hält Signale von außerhalb ab. Um die Eigenschaften eines FTP Kabels auf Rolle zu gewährleisten, benötigen Sie also unbedingt geschirmte Konnektoren.
Wie montiere ich einen geschirmten Konnektor an ein FTP Kabel?

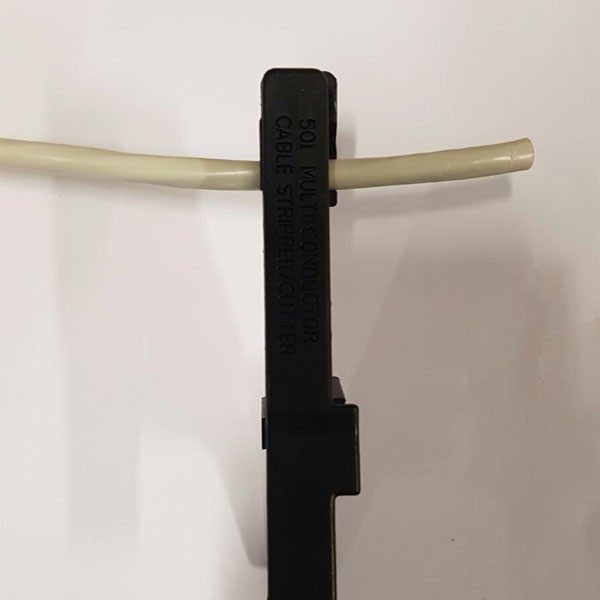

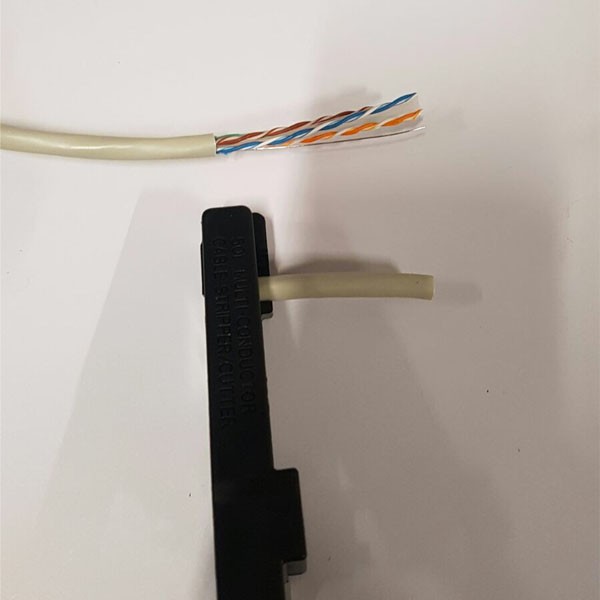

Schritt 1 – Entmanteln Sie das FTP Kabel, sodaß die Adernpaare und Drähte sichtbar sind
Zum Entfernen des Kabelmantels können Sie am besten ein Abisolierwerkzeug verwenden.
 |
 |

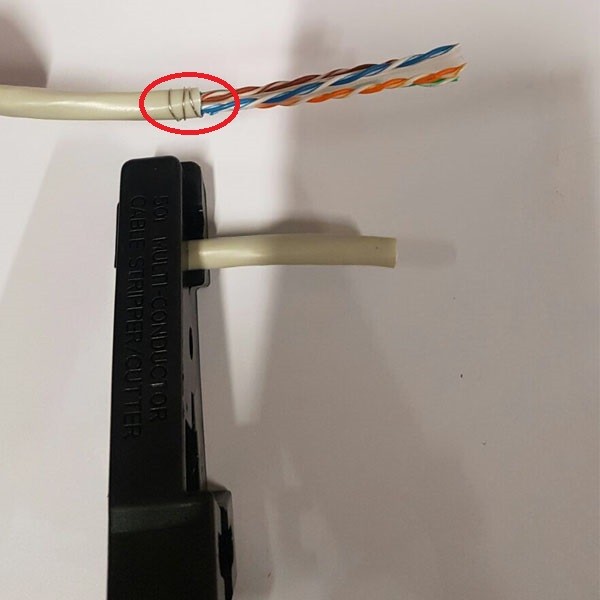

Schritt 2 – Drehen Sie den metallenen Erdungsdraht um das Ende des Kabelmantels
 |

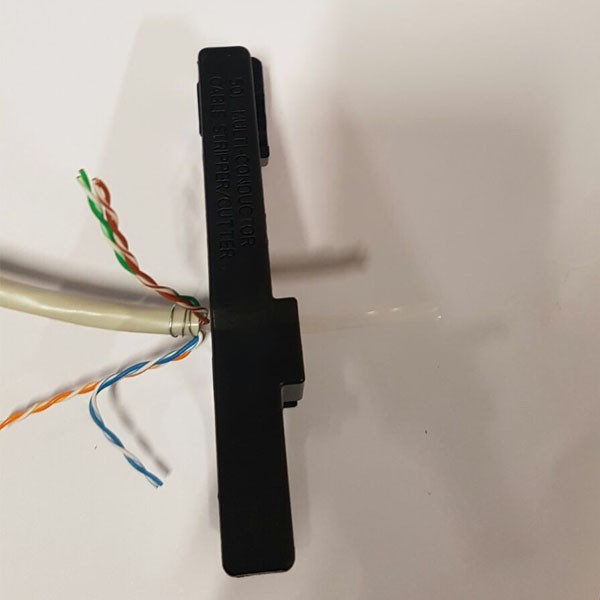

Schritt 3 – Drücken Sie die Adernpaare nach unten um mit Hilfe eines Abisolierwerkzeuges das "weiße Kreuz" abzuschneiden
 |

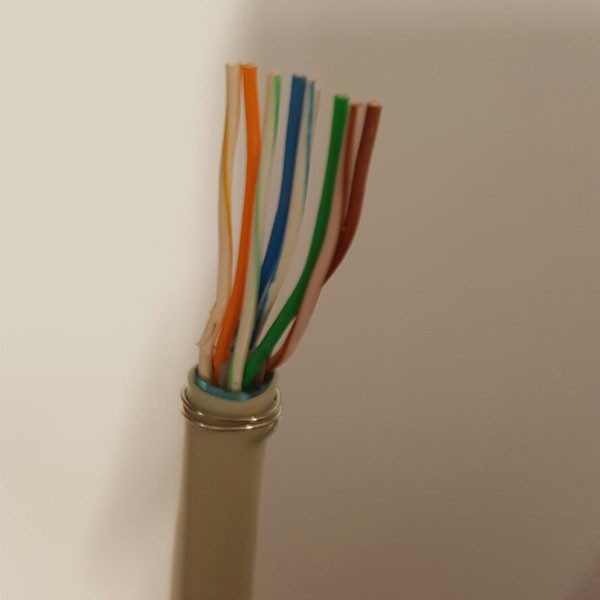

Schritt 4 – Legen Sie die Adernpaare in die richtige Reihenfolge und schneiden Sie sie gerade ab
 |
1: weiß-orange 2: orange 3: weiß-grün 4: blau 5: blau-weiß 6: grün 7: braun-weiß 8: braun |

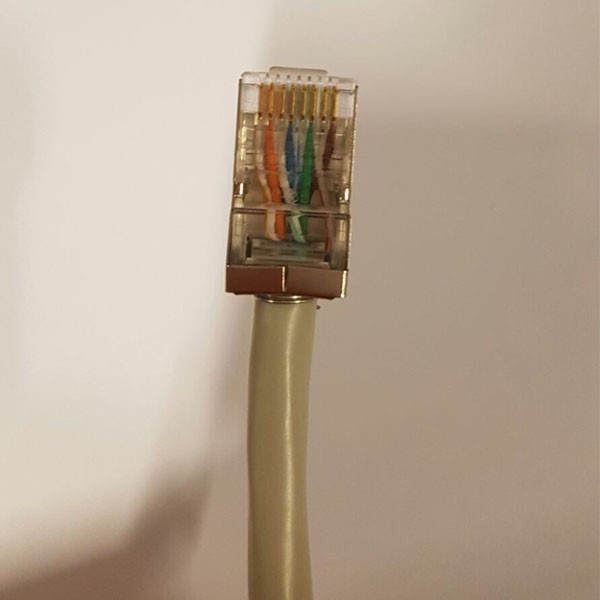

Schritt 5 – Stecken Sie die Adernpaare in den Konnektor
Sorgen Sie dafür, daß der Erdungsdraht Kontakt mit dem Konnektor macht, bevor Sie diesen andrücken/crimpen.

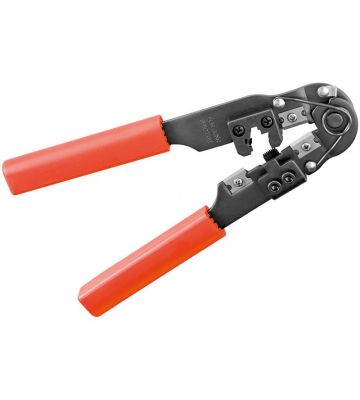

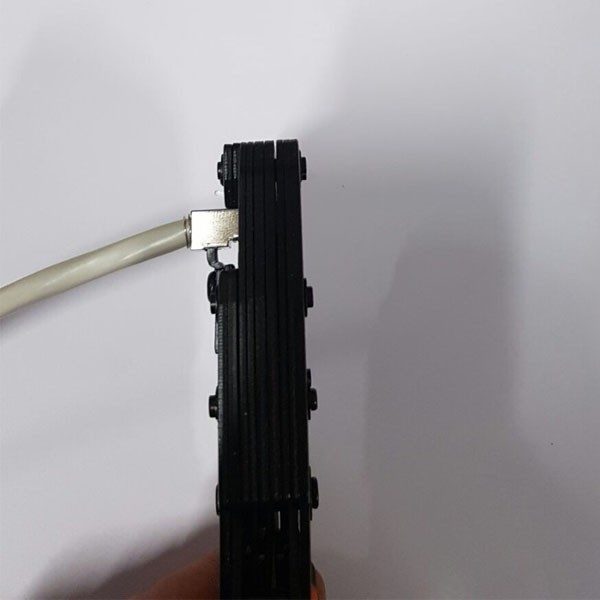

Schritt 6 – Drücken Sie den Konnektor mit der Crimpzange gut an
 |
 |
Anschließen einer geschirmten Datenanschlußdose

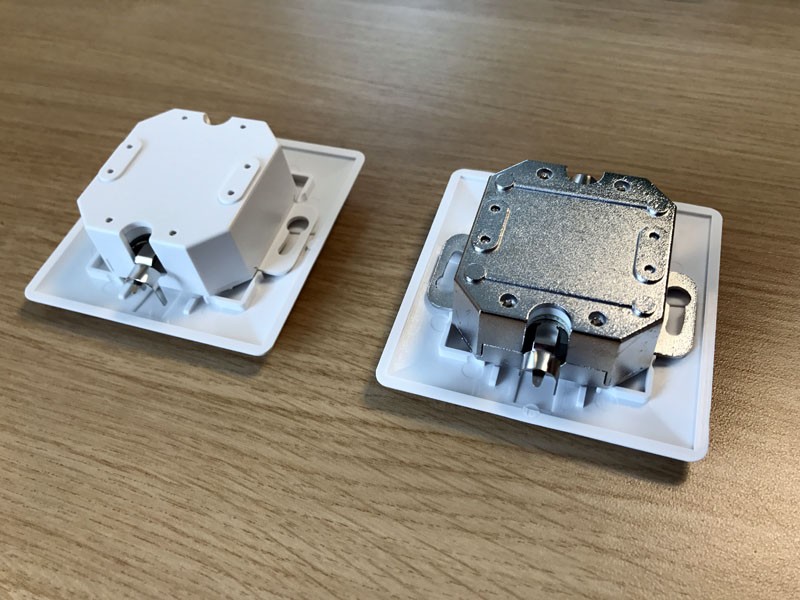

Aus dem selben Grund, aus dem Sie für Ihr geschirmtes Kabel auch geschirmte Konnektoren benutzen sollten, sollte Ihr geschirmtes Kabel auch an eine geschirmte Datenanschlussdose angeschlossen werden. Eine geschirmte Anschlußdose ist an der Innenseite mit Metall geschützt, um äußere Einflüsse zu verhindern. Eine ungeschirmte Datenanschlussdose ist komplett aus Kunststoff, wodurch elektromagnetische Störungen in der Umgebung, trotz der Verwendung eines geschirmten FTP Kabels, das Signal nachteilig beeinflussen können. In der Abbildung sehen Sie deutlich den Unterschied zwischen einer geschirmten Datenanschlussdose rechts und einer ungeschirmten links.
Wie montiere ich ein FTP Kabel an eine Datenanschlussdosen?

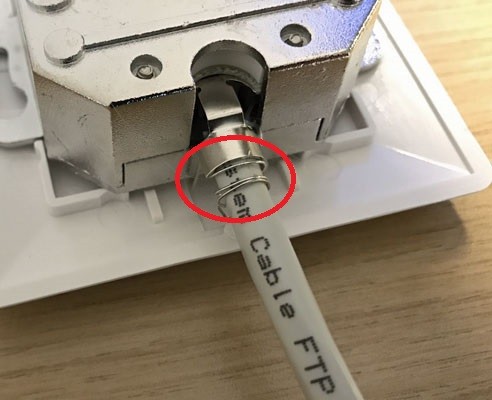

Führen Sie die Schritte laut unseres Blogs Wie montiere ich eine Datenanschlußdose? aus. Zudem ist es wichtig, dass Sie, wie obenstehend in Schritt 2 beschrieben, den Erdungsdraht um den Kabelmantel wickeln. Sorgen Sie dafür, dass dieser Erdungsdraht Kontakt mit der Metallhülle der Datenanschlussdose macht. Siehe folgende Abbildung.
 |

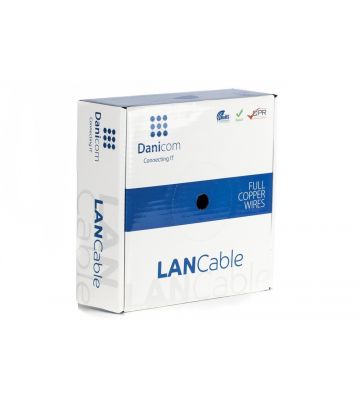

Diese Produkte brauchen Sie:
Schlussfolgerung
Wenn Sie sicher sein wollen, dass elektromagnetische Felder von u.a. Strom- und Koaxkabeln keinen Einfluß auf die Qualität der Signalübertragung haben, sollten Sie unbedingt ein FTP Kabel mit geschirmten Konnektoren verwenden. Schließen Sie das Kabel an eine Datenanschlussdose an, muss diese ebenfalls geschirmt sein, um die Gefahr von Interferenz zu verhindern.

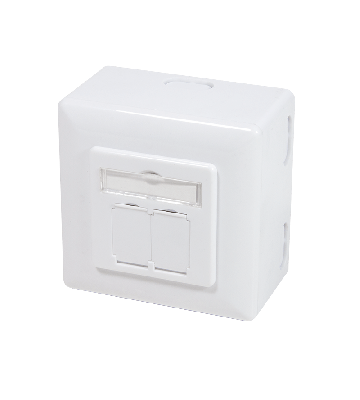

Geschirmte Datenanschlussdosen bestellen?
